Металлургия · нестандартное оборудование
Трайб-аппарат: учёт проволоки, проходящей со стана
Аппарат, который считает метраж и скорость проволоки, сходящей со стана. Сделали полностью под задачу заказчика: от конструкторской документации до изготовления и поставки готового изделия.
Заказчик не раскрывается — работа выполнена под соглашением о неразглашении. На фото и видео — реальный аппарат на нашей сборочной площадке.
Контекст
Задача
Заказчику нужен был точный учёт проволоки, проходящей со стана: сколько метров прошло, с какой скоростью идёт процесс и когда достигнута заданная длина. Считать «по времени» или по паспортной скорости стана — значит накапливать ошибку с каждой бухтой.
Готовые приборы не вставали в условия участка по компоновке и диапазону, поэтому аппарат проектировался под задачу — как самостоятельное изделие со своей конструкторской документацией.
Ход работы
Что мы сделали
Конструкция и КД
3D-модель и комплект конструкторской документации: несущая рама, мерный узел, узел прижима, элементы крепления на участке.
Мерный узел
Проволока проходит через измерительные ролики; пневмоцилиндр прижимает её к мерному ролику, исключая проскальзывание. Датчик оборотов ролика даёт счёт длины и скорости.
Электроника и программа
Контроллер считает метраж и скорость, ведёт счётчики по заданию, отрабатывает уставку длины и отдаёт данные для системы учёта участка.
Изготовление и поставка
Изготовление деталей, сборка и проверка счёта на мерных отрезках у нас на площадке — заказчик получил готовое, проверенное изделие.
Технологии и решения
Видео
Аппарат вживую
Реальная съёмка на сборочной площадке. Видео не грузится вместе со страницей — нажмите на кадр, и ролик начнёт воспроизводиться.

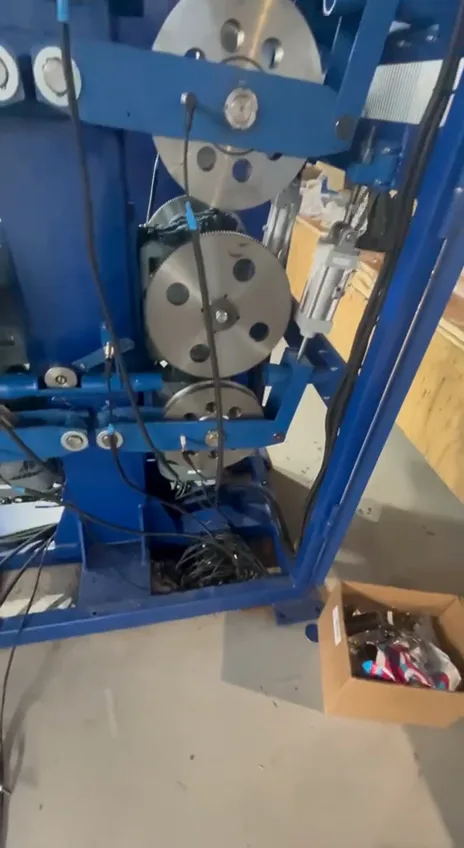

Аппарат на сборочной площадке: мерный узел и прижим · 49 с
Чем закончилось
Результат
Заказчик получил аппарат под свой участок: метраж считается по факту прохождения проволоки, а не по косвенным оценкам. Конструкция и документация позволяют изготавливать следующие аппараты под другие диапазоны и компоновки.
Когда это применимо к вам
Похожая задача — если серийного прибора под вашу операцию не существует: нестандартный узел учёта, дозирования или контроля. Проходим тот же путь: КД, изготовление, программа, проверка — и поставка готового изделия.
Проект вели инженеры нашей команды по системам управления и автоматизации — их резюме с опытом и оборудованием открыты в разделе «Команда».
